【坐标系】

2D 坐标系

在以下AB两种2D坐标系中

其中A常用于2D设计软件，如PS，Flash等。

其中B常用于UV坐标。

1. A:左上角为原点，x→ y↓
2. B:左下角为原点，x→ y↑

A=>B坐标系转换

A:(x1, y1)

B:(x2, y2)

x2 = x1

y2 = 图像高度 - y1

3D坐标系

在3D软件里，有着各种各样的坐标系，很多都不统一。 通常，坐标系分成两类，一种是左手系，一种是右手系。

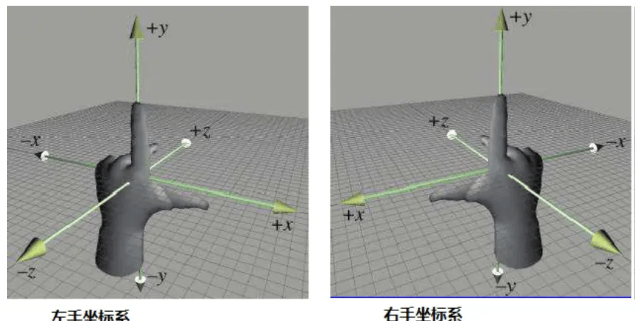

轴移动方向

记忆：拇指食指中指分别代表xyz，然后让其相互垂直。三个手指方向即为坐标轴方向。左手不行就用右手。

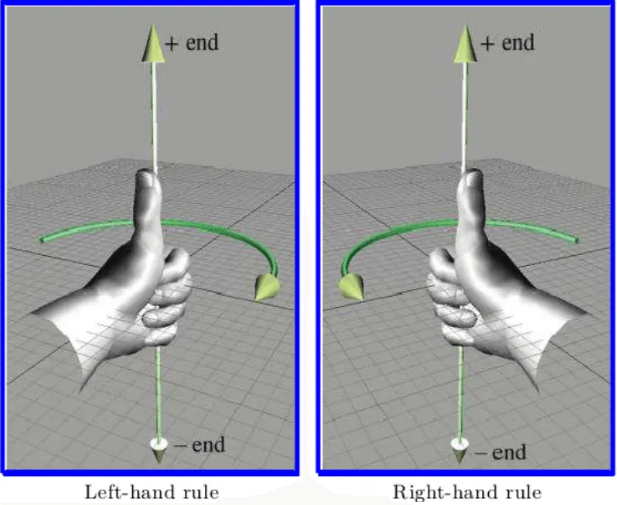

轴旋转方向

记忆：对应手系的手握住旋转轴，拇指是旋转轴的移动方向，手指环绕的方向为旋转方向。

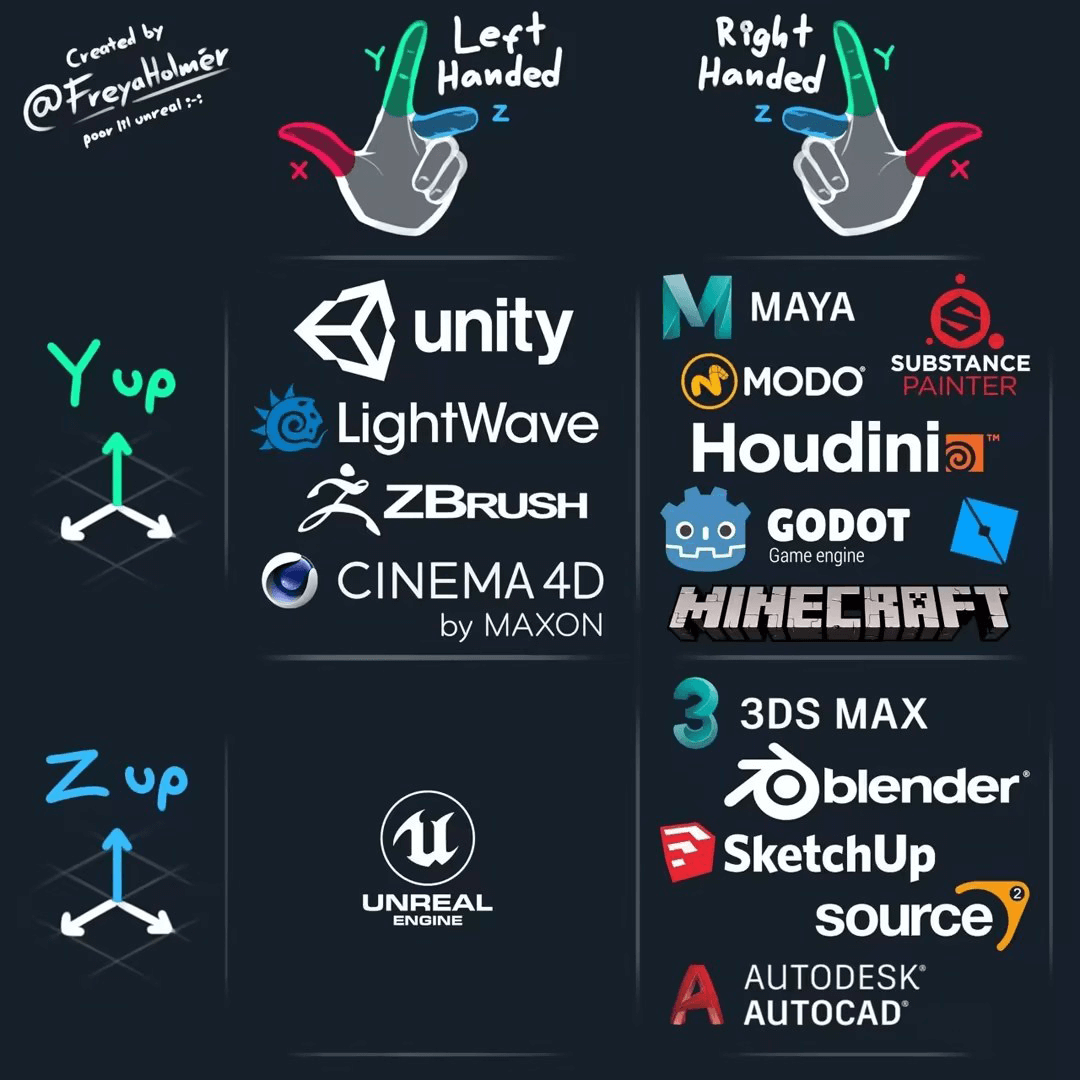

3D坐标系参考软件

Unity 3D坐标系（左手 Y向上）

与DirectX一致。

Unreal 3D坐标系（左手 Z向上）

Godot坐标系（右手 Y向上）

与Maya一致。

与OpenGL规范一致。

Maya 3D坐标系（右手 Y向上）

与Godot一致。

与OpenGL规范一致。

3dsMax 3D坐标系（右手 Z向上）

与 blender 一致。

blender 3D坐标系（右手 Z向上）

与 3dsMax 一致。

Vulkan DirectX OpenGL

Vulkan：

UV坐标系：原点(0, 0)表示纹理的左上角，(1, 1)表示纹理的右下角。

屏幕坐标系：原点(0, 0)位于屏幕的左上角，x轴向右增加，y轴向下增加。

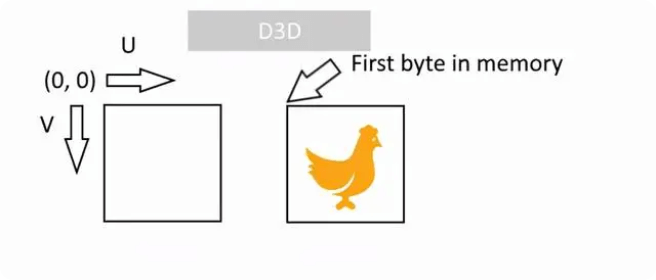

DirectX：

UV坐标系：原点(0, 0)表示纹理的左上角，(1, 1)表示纹理的右下角。

屏幕坐标系：原点(0, 0)位于屏幕的左上角，x轴向右增加，y轴向下增加。

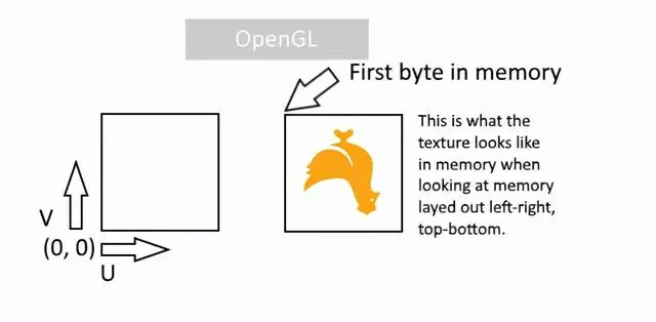

OpenGL：

UV坐标系：原点(0, 0)表示纹理的左下角，(1, 1)表示纹理的右上角。

屏幕坐标系：原点(0, 0)位于屏幕的左下角，x轴向右增加，y轴向上增加。
