【向量运算】

定义

把方向和大小构成一个值，称其为向量，若其向量的大小为1，则称其为单位向量。

沉浸式数学书

提示

不同的向量运算，需要确保是同一个空间里的向量。

向量长度

public float magnitude { get { return (float)Math.Sqrt(x * x + y * y); } }

向量归一

让向量长度变为1。 也成为模向量。 x和y分别进行除以向量长度。

公式：

向量加法

• 空间里坐标点A和B， 那么 A+B的向量 = A与B 夹角中间的向量。

new Vector2(a.x + b.x, a.y + b.y);

动图示例2.5

向量减法

• 空间里坐标点A和B， 那么 A->B的向量 = B - A。
• 比如地图上，存在玩家和怪物两个单位。 两个单位的坐标都知道了，那么角色与怪物在世界空间里构成的方向向量怎么求呢？这里就可以用到向量的减法了。 玩家 -> 怪物 的向量 = 怪物的坐标 - 玩家的坐标

new Vector2(a.x - b.x, a.y - b.y);

实战案例

public class TestVector : MonoBehaviour
{
    public Transform a;

    public Transform b;

    [Range(0,4f)]
    public float radius = 1f;

    private void OnDrawGizmos() {
        // A -> B 的向量
        Vector3 aToBDir =  b.position - a.position;

        // A -> B 进行单位化
        //aToBDir.Normalize();
        // A -> B 进行单位化 的方式2
        aToBDir = aToBDir/aToBDir.magnitude;

        // 点C 位于与a到b的距离的一点
        Vector3 c = aToBDir*radius;

        // 绘制
        Gizmos.DrawLine(a.position,a.position + aToBDir);

        Gizmos.DrawSphere(a.position + c,0.05f);
    }
}

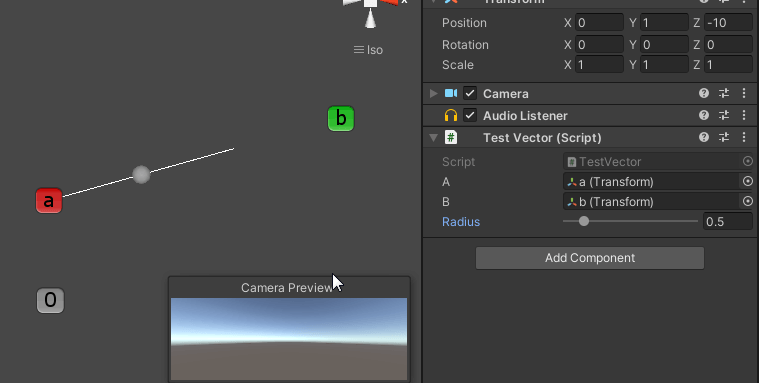

动图示例2.8

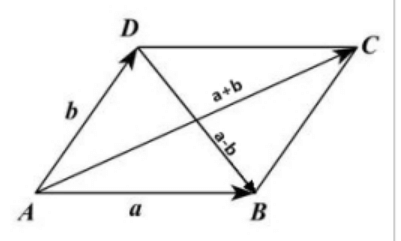

向量加减法公式和示意图

向量点乘

• 结果为所形成投影长度。
• 经典应用场合：计算兰伯特光照模型，使用模型法线与光方向的反方向进行点乘，重合为1反向为-1，形成一个有一半球的面积有光渐变的效果，类似于被光照亮的光照模型。

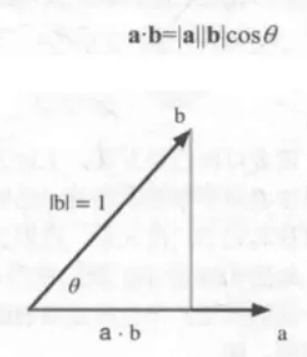

公式1：

公式2：

public static float Dot(Vector2 lhs, Vector2 rhs) { return lhs.x * rhs.x + lhs.y * rhs.y; }

向量叉乘

• 根据示意图可以看出，两个向量相反时,结果为0。
• 两个向量不满足交换律，AXB != BXA ，可把结果的正负来判断两个向量的左右关系。

平行四边形的面积

• 向量叉乘的结果为两个向量所构成平滑四边形的面积。
• 结果的一半为两个向量构成三角形的面积(计算模型表面积有用)。
